HDHL-100A高精度智能回路电阻测试仪工作原理及操作

HDHL-100A高精度智能回路电阻测试仪是电力系统中用于测量开关、断路器、母线等电气设备回路电阻的重要仪器。它采用先进的直流恒流源技术和微处理器控制，能够提供高精度的电阻测量，并具有智能化操作界面。下面将详细介绍其工作原理及操作步骤。

一、工作原理

HDHL-100A基于四线制（开尔文）测量原理，通过向被测回路施加恒定的直流电流，并测量该回路上的电压降，从而根据欧姆定律计算出电阻值。具体过程如下：

1. 恒流源：仪器内部产生一个高稳定度的直流电流（通常为100A或更低根据型号设定），该电流通过电流引线施加到被测设备的两端。
2. 电压测量：通过独立的电压测量引线（与电流引线分开，以消除引线电阻影响），高精度放大器测量回路两端的电压降。
3. 模数转换与处理：测量的电压信号经模数转换器转换为数字量，由微处理器进行处理，消除噪声和干扰，最终计算出电阻值并显示。
4. 智能功能：仪器具备自动量程、自动校准、温度补偿、数据存储和通信等功能，确保测量准确性和便捷性。

二、操作步骤

1. 安全准备：确保被测设备已断电，并进行充分放电。连接仪器接地端子，保证操作安全。

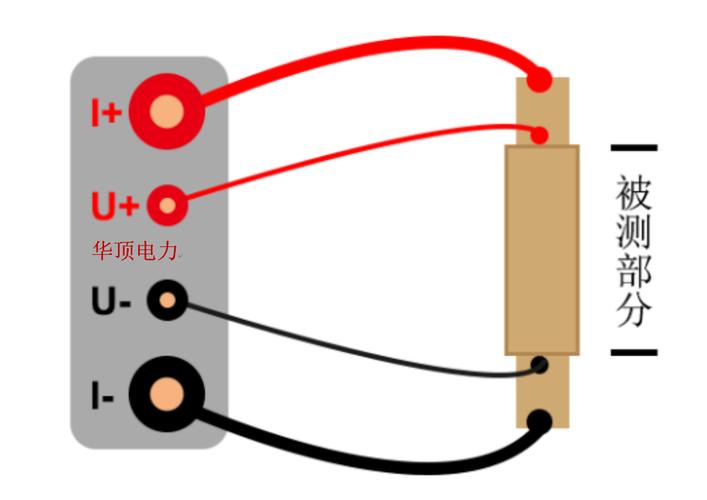

2. 接线：将电流输出线（粗线）和电压测量线（细线）分别连接到被测设备的对应端子。注意电流线和电压线的极性，避免接反。确保连接牢固，接触电阻尽可能小。
3. 开机：按下电源开关，仪器自检并进入主界面。根据需要设置测试电流（通常仪器默认100A）、测量时间等参数。
4. 开始测试：按下测试按钮，仪器自动输出恒定电流，并测量电压降。屏幕实时显示电阻值，待稳定后记录数据。
5. 数据查看与存储：仪器可存储多组测量数据，可通过界面查看或导出至计算机。部分型号支持蓝牙或USB通信。
6. 结束测试：测试完成后，关闭电流输出，断开接线，关闭电源。清理现场。

三、注意事项

• 测量过程中确保电流引线和电压引线各自独立，避免相互干扰。
• 被测回路应清洁，确保接触良好，减少测量误差。
• 仪器应定期校准，以保证测量精度。
• 操作时注意安全，避免触电。

HDHL-100A高精度智能回路电阻测试仪以其高精度、智能化和操作简便的特点，广泛应用于电力系统的检修与测试，是保障设备安全运行的重要工具。
